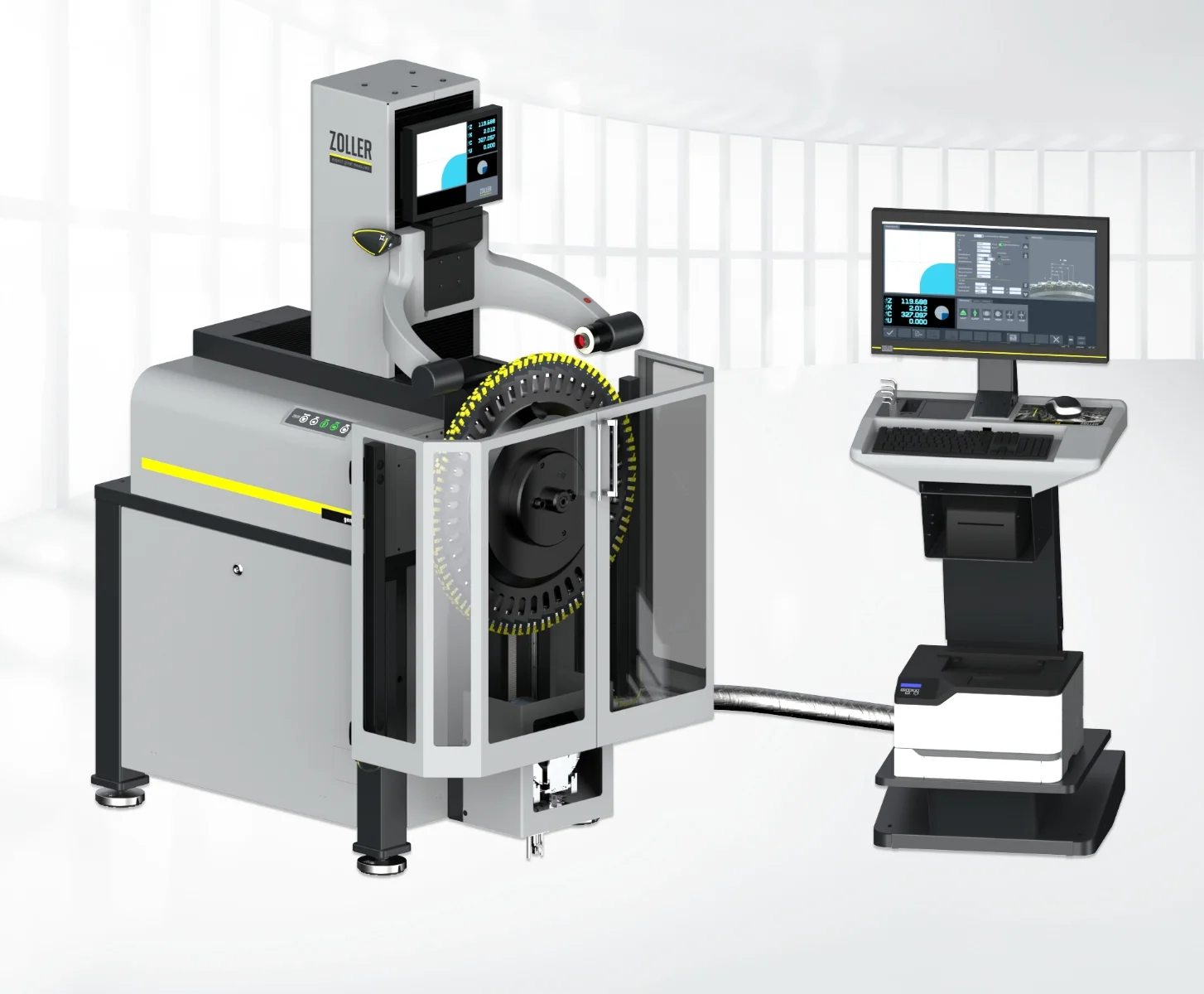

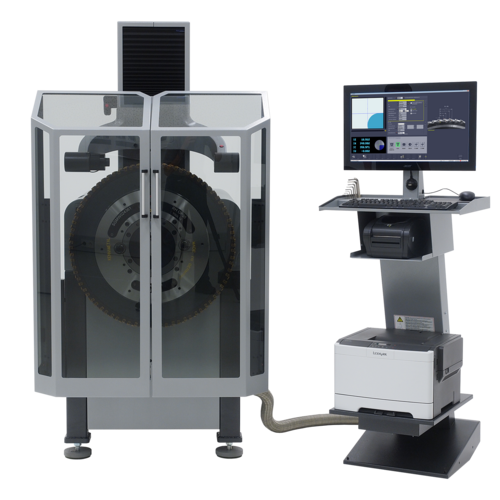

ZOLLER gemini
Є в наявності
Спеціалізований вимірювальний прилад для фрез та токарного інструменту
Швидко, зручно та точно — налаштування і вимірювання без компромісів
Налаштування фрез колінчастого вала та токарних/протяжних інструментів — швидко, зручно та точно. Жодних проблем із ZOLLER »gemini«: пристрій вимірює 120 різальних кромок усього за 80 секунд — з неперевершеною простотою.
Унікальне повністю автоматичне вимірювання у режимі »focus 360i« є визначальною функцією перевіреного програмного забезпечення обробки зображень ZOLLER »pilot 3.0«, а високоточний вимірювальний щуп для компенсації торцевого биття робить складне вимірювальне обладнання зайвим.
Ви отримуєте найвищу якість оброблюваних деталей, підвищену продуктивність та повну документацію результатів. І при цьому — ергономічне робоче місце, де інструменти легко налаштовуються та автоматично вимірюються і перевіряються.
Режим »focus 360i« — повністю автоматичне вимірювання
Серце системи
- Повна автоматизація — »focus 360i« виконує вимірювання всіх різальних кромок без участі оператора після закріплення інструменту, виключаючи суб’єктивний вплив та похибки ручного позиціонування
- Компенсація торцевого биття — вбудований високоточний вимірювальний щуп автоматично компенсує торцеве биття шпинделя під час вимірювання, що усуває необхідність у складному допоміжному вимірювальному обладнанні
- Неперевершена простота — оператору достатньо закріпити інструмент та запустити цикл. »focus 360i« самостійно позиціонує, вимірює, обробляє та документує результати по кожній із 120 різальних кромок
- Відтворюваність результатів — повна автоматизація процесу вимірювання гарантує ідентичні результати незалежно від зміни та кваліфікації оператора, забезпечуючи стабільну якість налаштування інструменту
»pilot 3.0« — перевірена обробка зображень нового покоління
Інтелект вимірювання
Програмне забезпечення ZOLLER »pilot 3.0« — перевірена система обробки зображень, яка є технологічним фундаментом »gemini«. Саме в »pilot 3.0« реалізовано унікальний режим »focus 360i«, що забезпечує повністю автоматичне вимірювання 120 різальних кромок за 80 секунд.
- Режим »focus 360i« — флагманська функція »pilot 3.0«, що реалізує повністю автоматичне вимірювання всіх різальних кромок інструменту за один безперервний цикл без втручання оператора
- Обробка зображень — алгоритми аналізу зображень »pilot 3.0« точно визначають положення кожної різальної кромки, автоматично розраховуючи всі вимірювані параметри з максимальною відтворюваністю
- Автоматична перевірка — »pilot 3.0« не тільки вимірює, але й автоматично перевіряє результати по заданих допусках, негайно сигналізуючи про відхилення конкретних кромок за межі поля допуску
- Повна документація — всі результати вимірювань автоматично зберігаються та документуються, забезпечуючи повну простежуваність стану кожного інструменту та відповідність вимогам систем управління якістю
Для якого інструменту призначений »gemini«
Типи інструменту
»gemini« спеціально розроблений для двох класів інструменту, де традиційні методи вимірювання та налаштування є надто повільними, трудомісткими або недостатньо точними: фрез колінчастого вала та токарних/протяжних інструментів.
Дискові збірні фрези зі змінними різальними пластинами для фрезерування корінних та шатунних шийок і галтелей колінчастих валів. Ці інструменти можуть мати від кількох десятків до понад ста різальних кромок — вимірювання кожної вручну є надзвичайно трудомістким. »gemini« у режимі »focus 360i« автоматично вимірює всі 120 кромок за 80 секунд, встановлюючи новий галузевий стандарт продуктивності налаштування цього типу інструменту.
Токарні різці з механічним кріпленням пластин (turning tools) та протяжні інструменти (broaching tools/reaming tools) для прецизійної обробки. »gemini« швидко та зручно налаштовує ці інструменти з максимальною точністю, поєднуючи ергономіку робочого місця для ручного налаштування з автоматичним вимірюванням та перевіркою результатів через »pilot 3.0«.
Чотири ключові переваги »gemini«
Переваги рішення
120 різальних кромок за 80 секунд у режимі »focus 360i« — це не просто характеристика, це зміна парадигми підготовки інструменту. Те, що раніше займало години ручної роботи, »gemini« виконує автоматично менш ніж за дві хвилини.
Точне та рівномірне налаштування всіх різальних кромок фрези колінчастого вала гарантує стабільну якість оброблення шийок і галтелей, мінімізує биття та відхилення розмірів — безпосередньо підвищуючи якість та довговічність готових деталей.
»pilot 3.0« автоматично документує результати вимірювань кожної різальної кромки — створюючи повний цифровий паспорт стану інструменту для кожного циклу налаштування. Це основа простежуваності та відповідності вимогам систем якості.
Ергономічне робоче місце »gemini« дозволяє легко налаштовувати важкий та великогабаритний інструмент, а автоматичне вимірювання і перевірка виключають тривалу ручну роботу з кожною кромкою — суттєво знижуючи стомлюваність оператора.
Готові вимірювати 120 різальних кромок за 80 секунд — повністю автоматично?
Залиште запит — і ми підберемо оптимальне рішення для вашого виробництва
