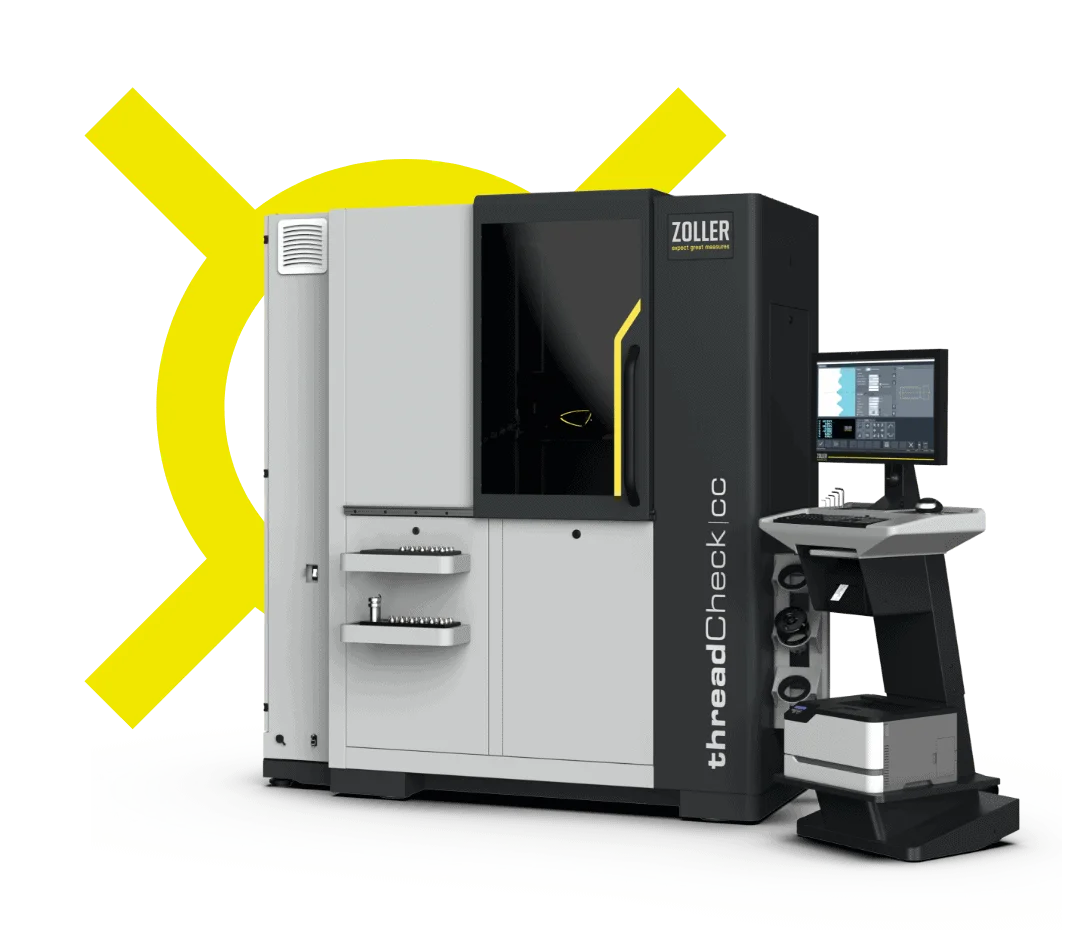

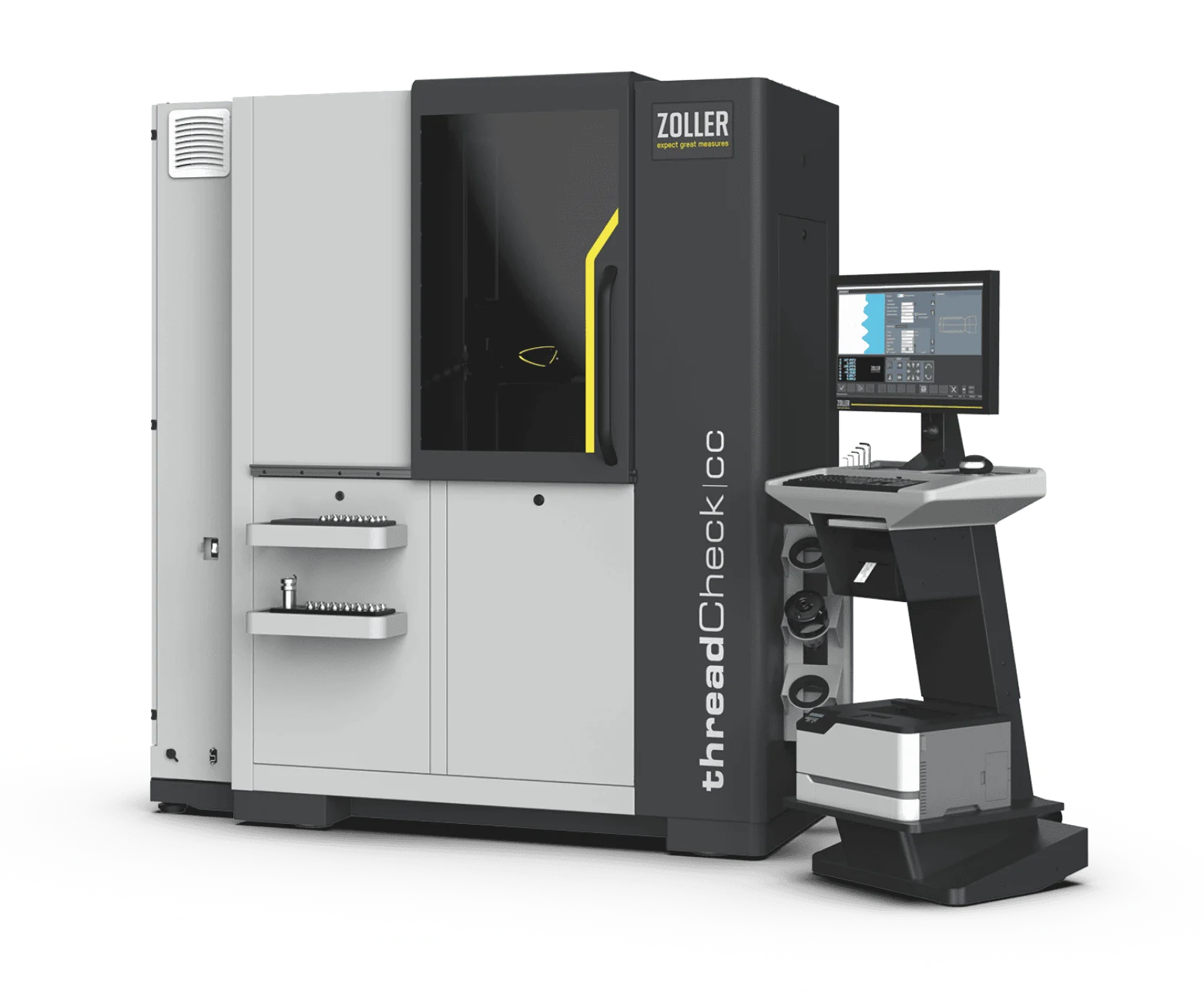

ZOLLER »threadCheck | cc«
Є в наявності
Коли гвинтовий інструмент занадто довгий для консольного затискання — рішення »cc«

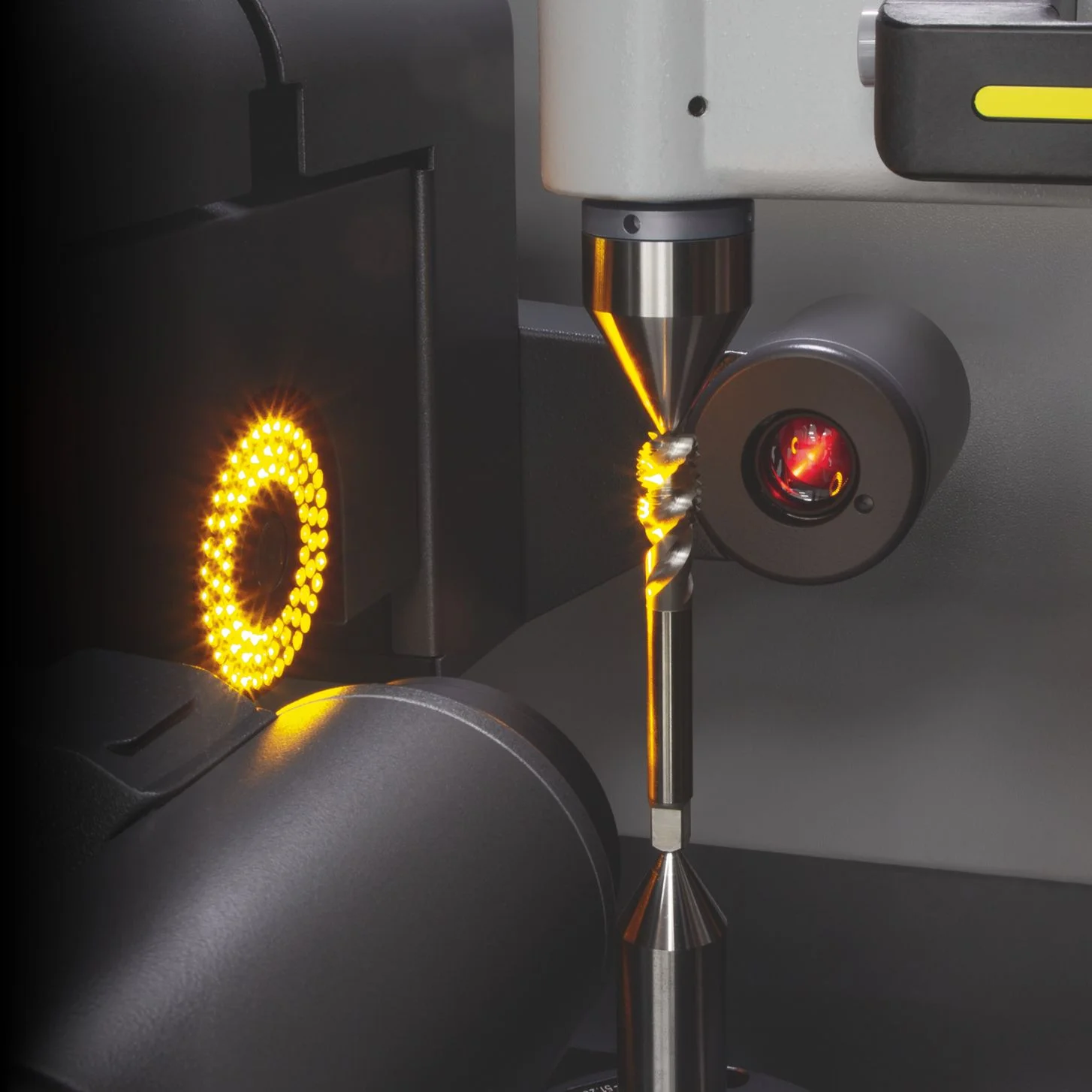

Варіант із затисканням між центрами
Довгі черв’ячні фрези, довгі мітчики та інший довгомірний гвинтовий інструмент при консольному затисканні тільки за хвостовик прогинаються під власною вагою. Прогин у кілька мікрометрів на довжині 300–500 мм повністю знецінює вимірювання профілю та кроку. Затискання між центрами усуває цю похибку.
Додаткова перевага затискання між центрами — усунення впливу биття шпинделя на результат вимірювання. Інструмент утримується строго по своїй геометричній осі, заданій центровими отворами, що є базою і при виготовленні, і при переточуванні.
Чому затискання між центрами змінює якість вимірювання
Center-Center
Метод затискання визначає, наскільки виміряні значення відповідають реальному стану інструменту у верстаті. Для довгого гвинтового інструменту різниця між консольним затисканням та затисканням між центрами може становити десятки мікрометрів.
- Усунення прогину — довгий інструмент, затиснутий лише за хвостовик, прогинається під власною вагою. Задня бабка »cc« підтримує вільний кінець із визначеним зусиллям, зберігаючи інструмент прямим на всій довжині
- Незалежність від биття шпинделя — інструмент базується на власних центрових отворах, а не на затискному конусі. Биття шпинделя вимірювальної машини не переноситься на результат
- Та сама база, що й при виготовленні — черв’ячні фрези та мітчики шліфуються між центрами. Вимірювання на тій самій базі виключає розбіжність між даними вимірювальної машини та шліфувального верстата
- Збережені технології »threadCheck« — поворотна камера з безлюфтовим індексуванням 0–90°, радіальне та аксіальне вимірювання, ПЗ »pilot« та детальна документація працюють так само, як у базовій моделі
Чотири ключові переваги »threadCheck | cc«
Затискання між центрами із задньою бабкою усуває прогин довгого інструменту під власною вагою. Профіль та крок вимірюються по всій довжині однаково точно — від хвостовика до вільного кінця.

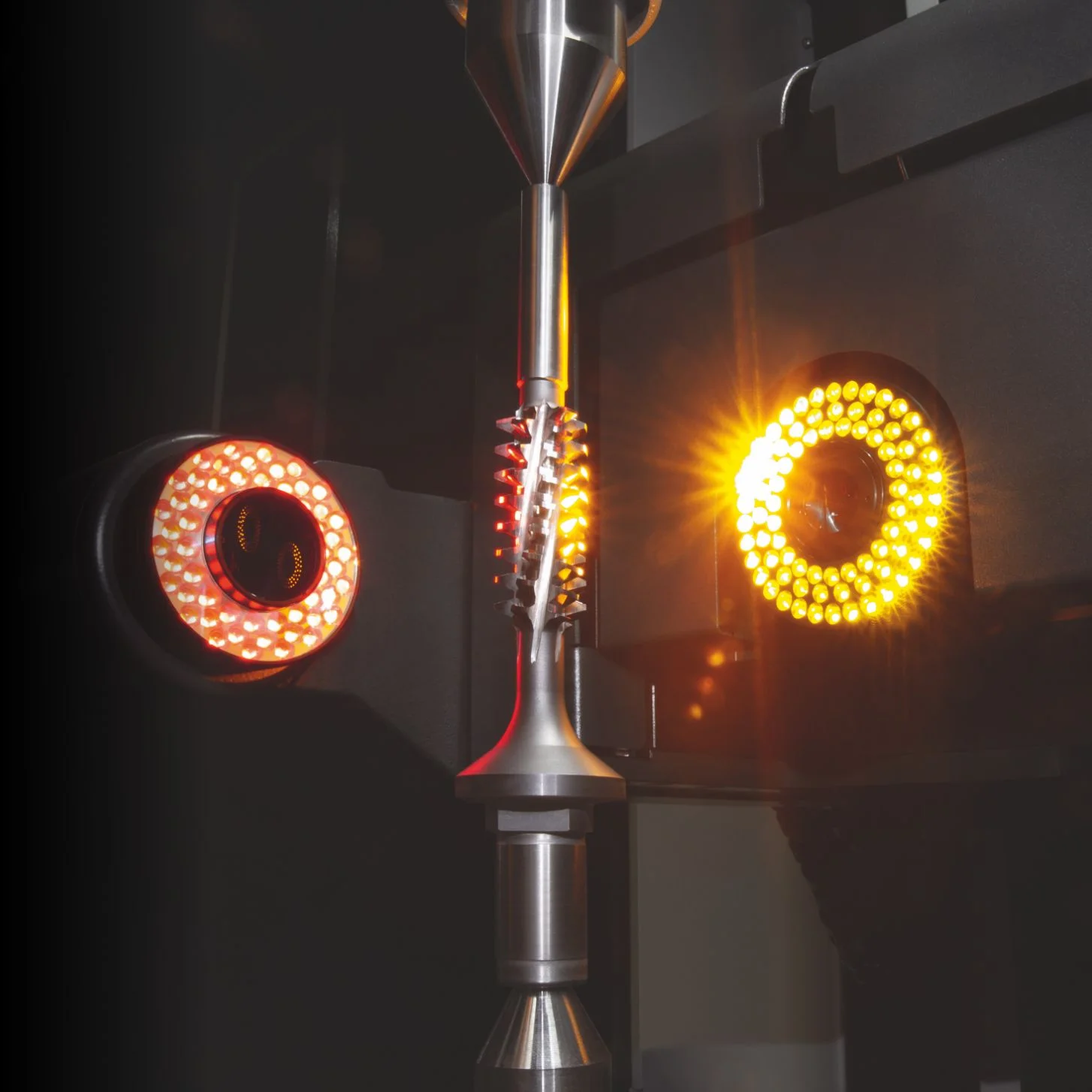

Поворотна камера з безлюфтовим індексуванням 0–90° встановлюється точно на кут підйому гвинтової лінії, усуваючи геометричне спотворення проєкції — та сама технологія, що й у базовій моделі.
Вимірювання на тій самій базі, що використовується при шліфуванні черв’ячних фрез, виключає системну розбіжність між даними вимірювальної машини та фактичним результатом обробки.
Повна автоматизація вимірювального циклу з можливістю ручного керування осями для вибіркових перевірок окремих кромок — гнучкість між 100% контролем та швидкою перевіркою.
