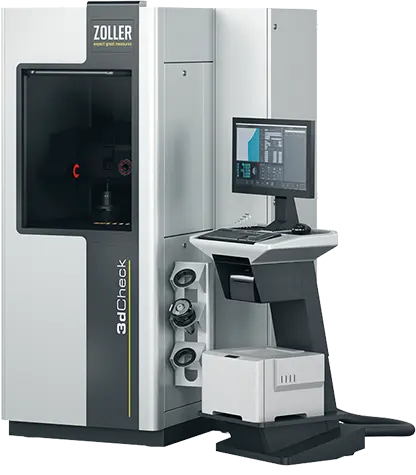

ZOLLER 3dCheck
В наличии
Измерительная машина для высокоточного 3D-сканирования и контроля геометрии инструмента
Захватывает, оцифровывает и анализирует сложные инструменты — идеальный аппарат для быстрой 3D-оцифровки
Новые горизонты в измерении инструмента
Особенно в сфере реверс-инжиниринга, обеспечения качества, НИОКР и инспекции инструмента её использование оправдывает себя: благодаря передаче изображений в режиме реального времени, удобному интуитивно понятному интерфейсу ZOLLER и возможности экспорта 3D-данных в стандартном формате STL в собственную CAD-систему заказчика для дальнейшей обработки — бесконтактно, без повреждения инструментов.
Где «3dCheck» раскрывает весь свой потенциал
Области применения
Оцифровка физического инструмента или заготовки в 3D-модель для дальнейшего использования в CAD/CAM при отсутствии исходной документации. «Z3dCam» быстро и точно фиксирует геометрию, «pilot 4.0» рассчитывает 3D-модель, которая экспортируется в формат STL для дальнейшей обработки в собственной CAD-системе. Ключевое преимущество: передача изображения в реальном времени во время сканирования.
Сравнение фактической геометрии изготовленного инструмента или детали с номинальной 3D-моделью с цветной маркировкой и оценкой геометрических отклонений по всей поверхности инструмента. Это позволяет быстрее и целенаправленно вмешиваться в производственный процесс. Просмотр 2D-контура сканируемого инструмента с возможностью выбора определенных плоскостей сечения для детального анализа.
В области исследований и разработок «3dCheck» позволяет анализировать геометрию новых конструкций инструмента, измерять параметры 3D-моделей, а также выполнять координатные измерения и профильное отслеживание поверхностей для контроля качества (QA) в сфере F/E. Также доступна автоматизированная загрузка роботом через «roboSet 2» для круглосуточной работы.
«Z3dCam» — быстрая и точная измерение широкого спектра геометрий в заданных диапазонах

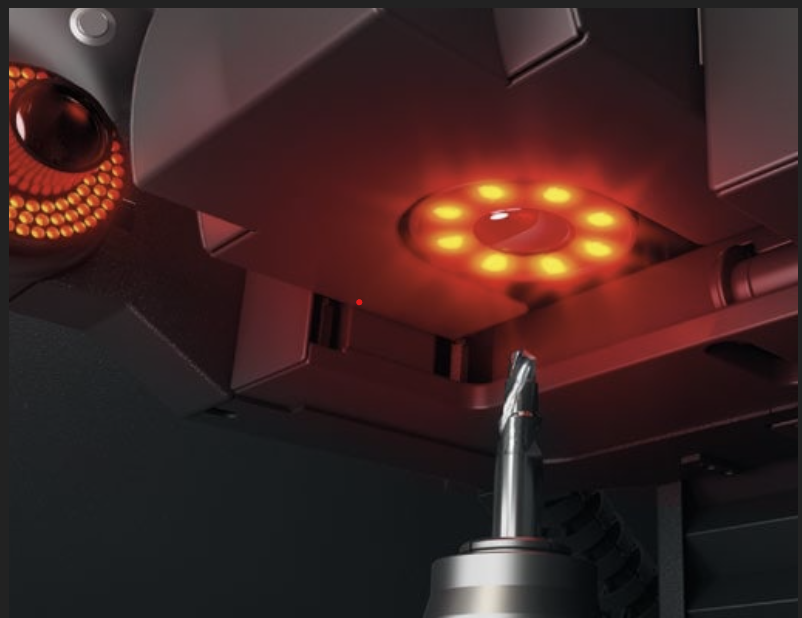

Сенсор «Z3dCam»
Оптический 3D-сенсор «Z3dCam» компании ZOLLER является технологическим сердцем системы «3dCheck». Он регистрирует данные изображений различных объектов — режущих инструментов, деталей, имплантатов, турбинных лопаток — на основе которых программное обеспечение затем рассчитывает реалистичные, точные и детализированные 3D-модели.
- Передача изображения в реальном времени — экономия времени благодаря прямой трансляции изображения во время сканирования позволяет сразу же видеть результат и корректировать процесс, не дожидаясь завершения
- Цветовой анализ отклонений — цветовая маркировка и взвешивание геометрических отклонений по всей поверхности инструмента для быстрого выявления проблемных зон
- 2D-анализ в сечении — 2D-просмотр контура сканируемого инструмента с возможностью определения плоскостей сечения для продолжения детального анализа с помощью дополнительных измерений
- Совместимость с «roboSet 2» — «3dCheck» поддерживает автоматическую загрузку роботом через систему «roboSet 2» для непрерывной работы 24/7 без оператора
Четыре основных преимущества «3dCheck»
Преимущества решения
6 осей ЧПУ и датчик «Z3dCam» обеспечивают полную 3D-оцифровку любой геометрии инструмента или детали. То, что раньше требовало координатно-измерительных машин и длительного процесса, «3dCheck» выполняет быстро и с ориентацией на производственный процесс.
Прямое сохранение 3D-данных измерений в формате STL для передачи в собственную CAD-систему заказчика — устраняет самый сложный разрыв между физическим объектом и цифровым двойником без ручного ввода данных и погрешностей транскрипции.
Цветная маркировка и оценка геометрических отклонений по всей поверхности инструмента дают мгновенную визуальную картину состояния. Зоны отклонений видны сразу — без ручного анализа числовых таблиц и составления отчетов.
Полностью бесконтактное оптическое 3D-сканирование без повреждения режущих кромок и поверхностей инструмента. Режущий инструмент может быть отсканирован и оцифрован без какого-либо риска для качества кромок — идеально подходит для прецизионного инструмента.
Готовы ли вы оцифровать сложные инструменты в виде 3D-моделей с экспортом в формат STL в вашу CAD-систему?
Оставьте запрос — и мы подберем оптимальное решение для вашего производства
