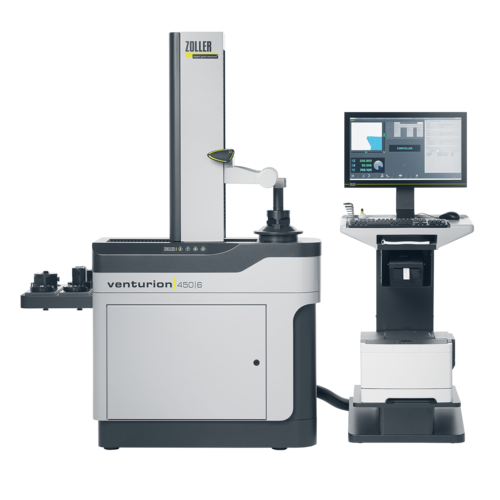

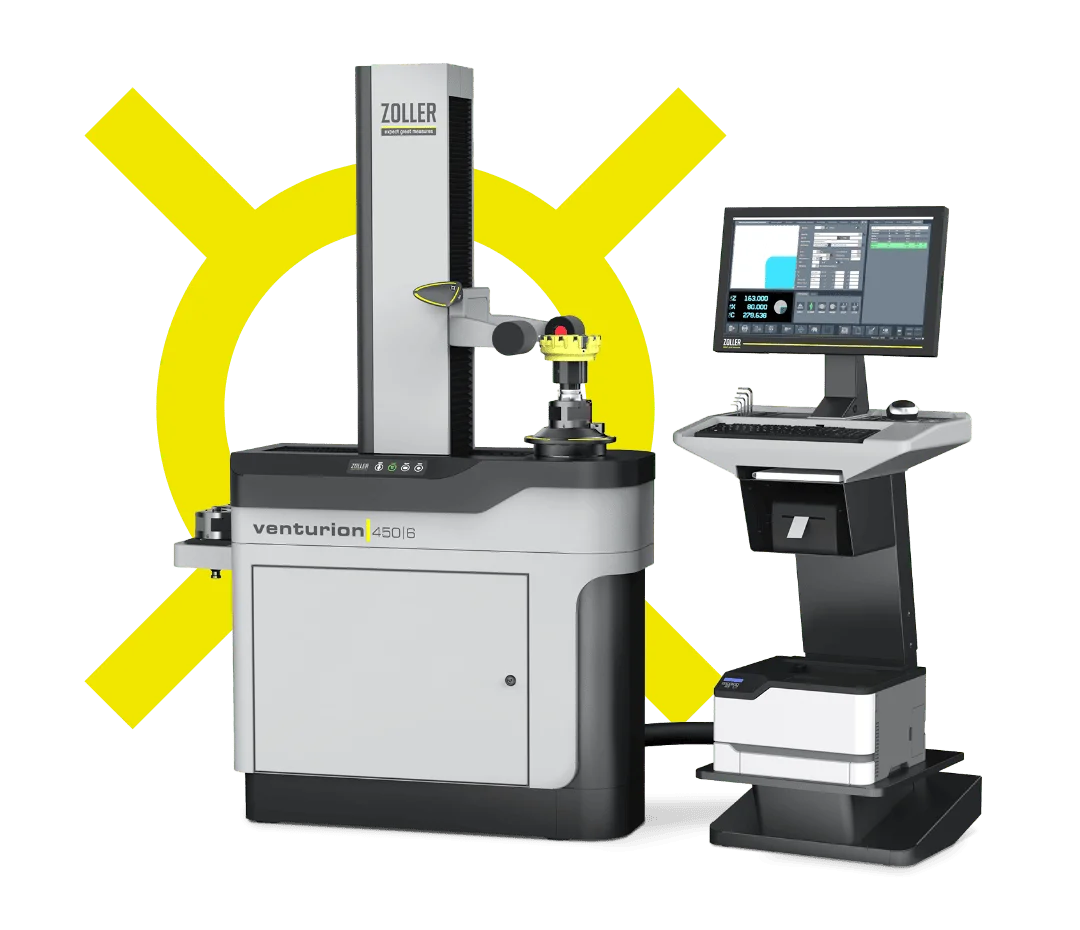

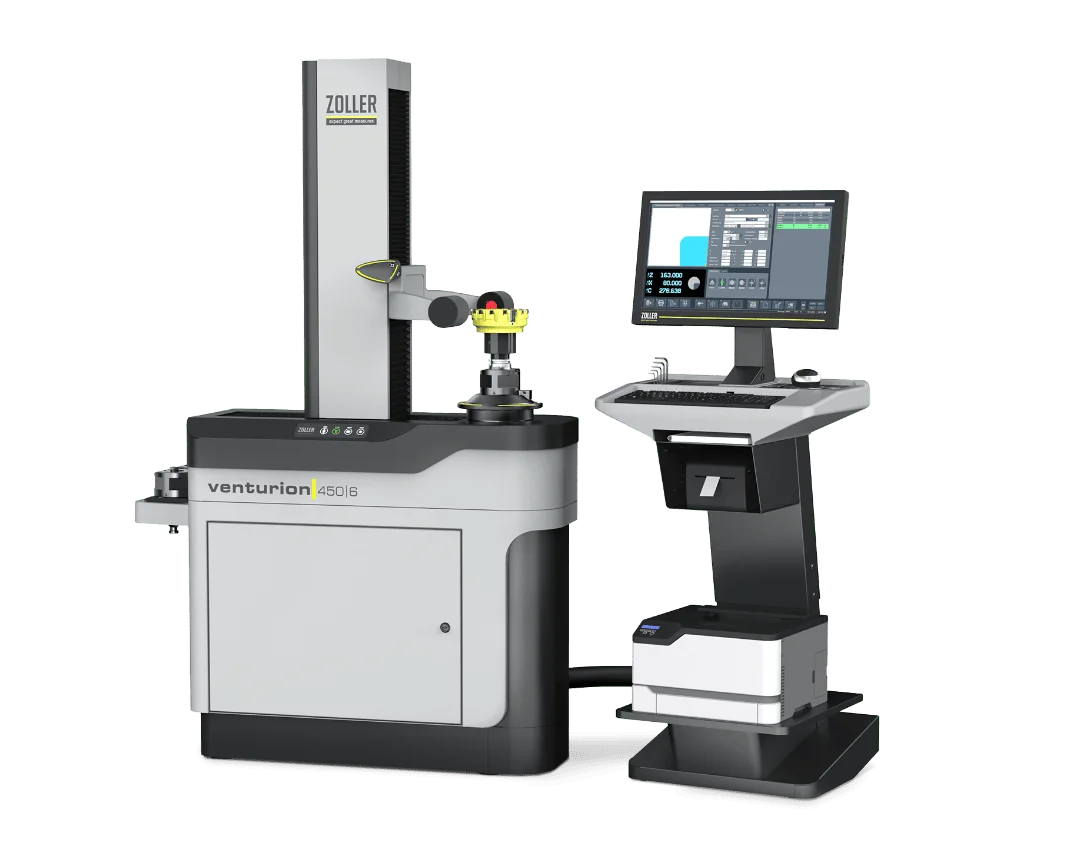

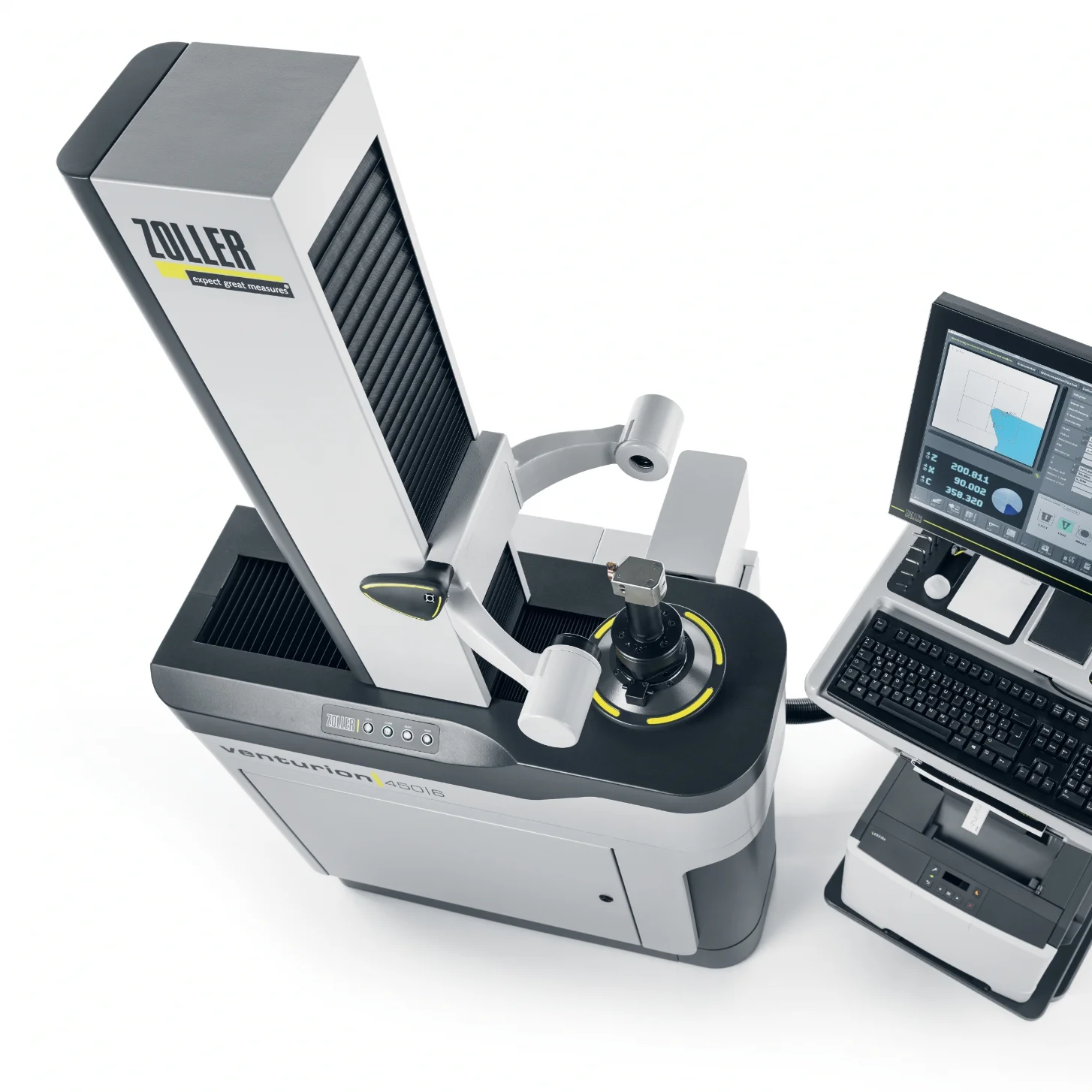

ZOLLER venturion
В наличии
Высокоточный прибор для настройки и измерения режущего инструмента
Каждый «venturion» готов к будущему производству

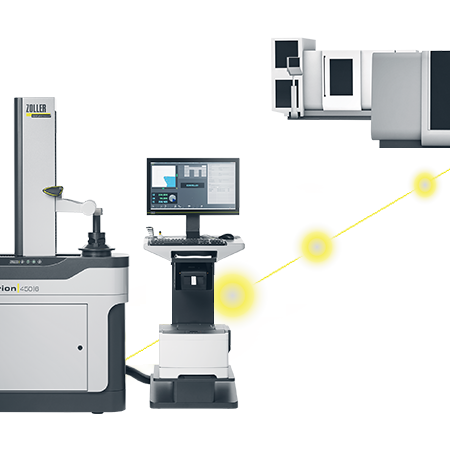

Готов к «умной» фабрике будущего
Он автоматически измеряет сложный инструмент с высочайшей точностью для высокоэффективного производства.
Премиум-качество при оптимальном соотношении цены и качества. «venturion» сочетает в себе уникальную эргономику с максимальной гибкостью и точностью. Модульная конструкция дает вам свободу собрать индивидуальный прибор, оптимально адаптированный к вашим производственным процессам.
- Быстро и точно — автоматический контроль нулевой точки
- Премиум-качество при оптимальном соотношении цены и качества
- Готов к автоматизации и Smart Factory
Весомые преимущества качества ZOLLER

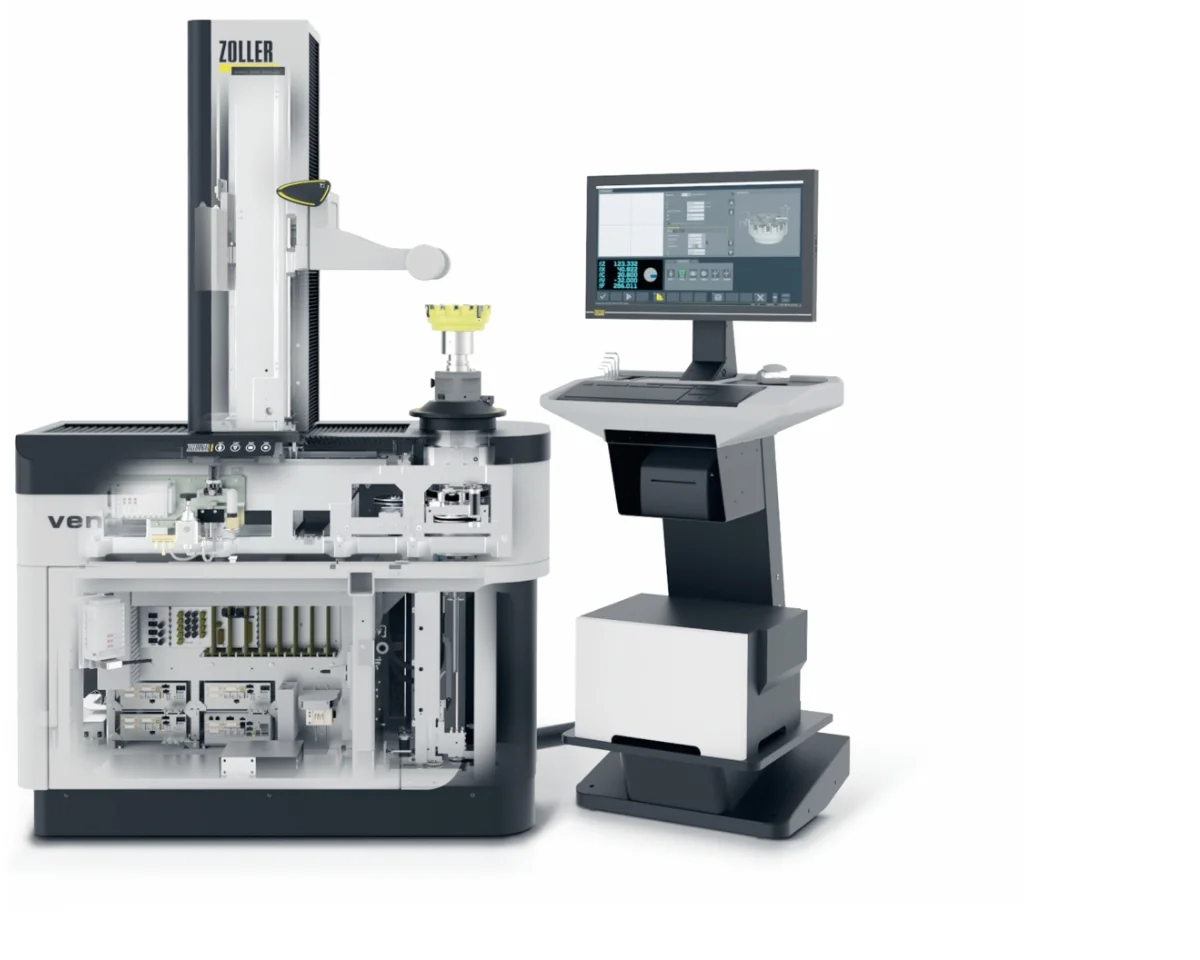

Конструкция
Специально разработан для быстрой обработки больших объемов данных и мгновенного запуска расширенных программ и последовательностей измерений. Монитор впечатляет чрезвычайно четким изображением.
Обеспечивает место для клавиатуры и мыши, а также полки для инструментов, принтера и сканера. Монитор регулируется по высоте и углу наклона. Рабочая станция настраивается индивидуально за несколько простых шагов.
Изготовлен из специально разработанного для измерительных приборов легкого металлического сплава. Разработан для поглощения веса и усилий от инструментов. Гарантия долгосрочной стабильности и точности надежных измерительных процессов.
Для безопасной работы пневматических функций, таких как функции силового зажима на шпинделе.
Основа прибора: здесь размещены компьютер, пневматические элементы и электроника с достаточным пространством для удобного доступа и оптимальной вентиляции. Это эффективно предотвращает перегрев компьютера, и система может работать 24 часа в сутки.
Вы всегда получаете точные данные — независимо от оператора
Автоматическое измерение
Благодаря ЧПУ-управлению, автофокусу и интуитивному программному обеспечению «pilot 4.0» «venturion» внедряет автоматическое измерение инструмента в ваше производство.
Геометрия инструмента и размеры преобразуются в точные данные об инструменте. Затем станок с ЧПУ использует инструмент эффективно и с минимальным износом. Измерение на настраивающем и измерительном приборе выполняется быстрее и точнее, чем измерение на станке с ЧПУ.
Замена оправки за 10 секунд с точностью менее 1 мкм

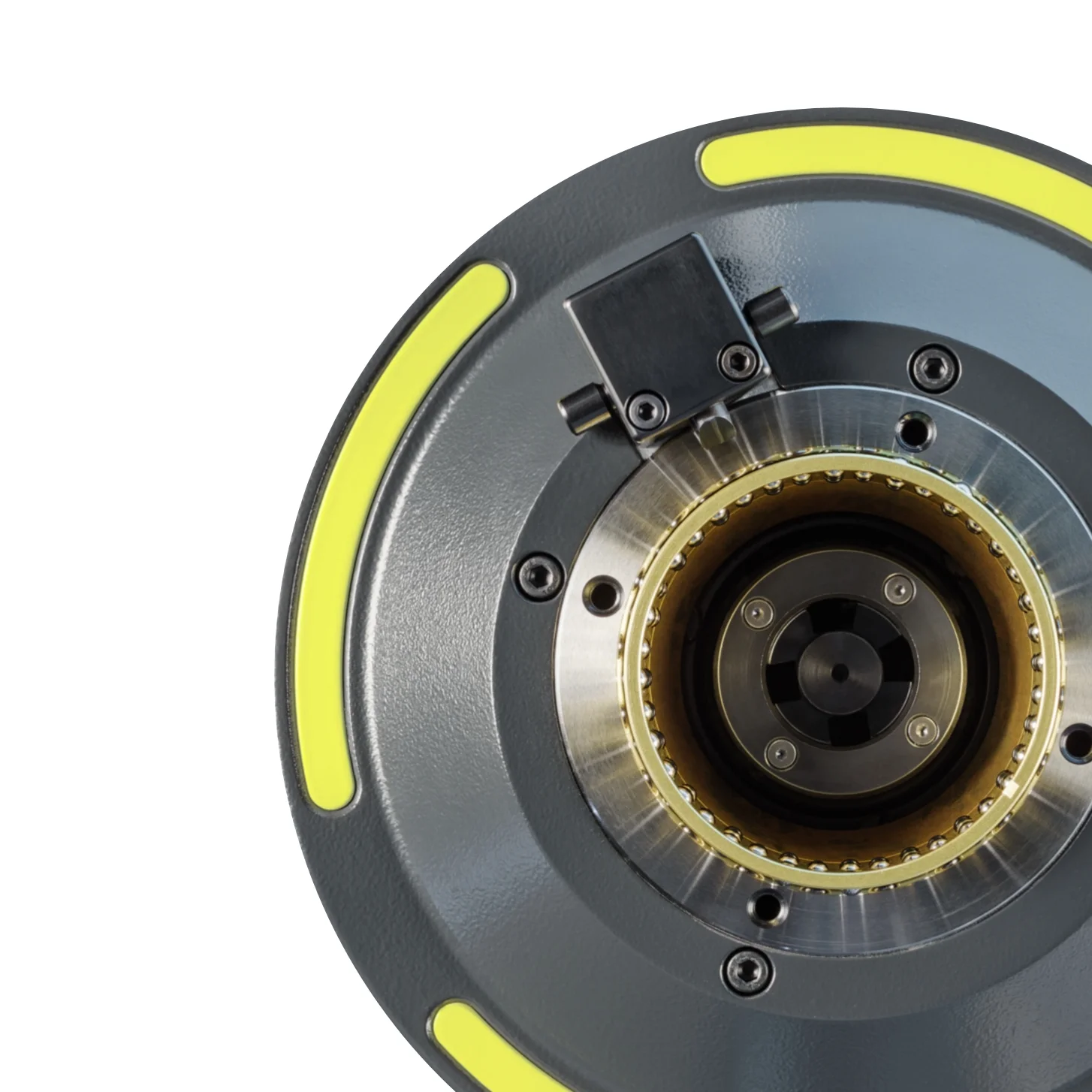

Шпиндель «ace» — быстрая замена
Шпиндель «ace» принимает любой оправковый держатель напрямую и без люфта благодаря шариковой втулке. Вы можете вставлять соответствующие оправки в держатели и зажимать их с помощью силового привода, как на станке. Датчик вращения ROD определяет точное положение оси C.
- < 1 µm Точность смены
- 10 сек Время смены оправки
- Без люфта Шариковая втулка
- ROD Датчик вращения оси C
Острый глаз на детали

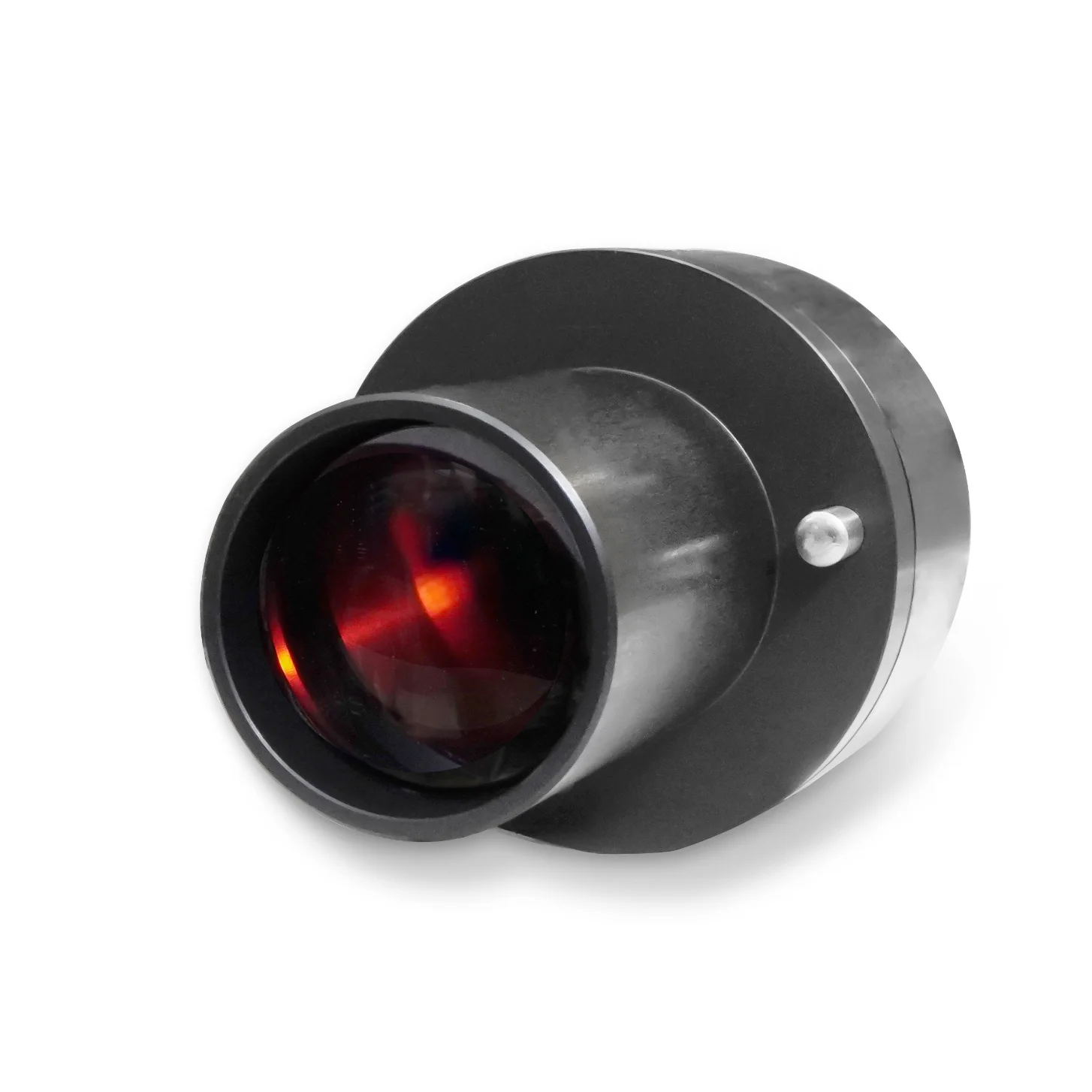

Оптика с промышленной камерой
Высококачественный объектив оснащен дополнительными линзами и фиксирует каждую деталь — опционально с более высоким разрешением.
Точно откалиброванные инструменты позволяют производить детали высшего качества для ваших заказчиков. Это справедливо даже в случае сложных материалов и сложных структур. Приборы ZOLLER для настройки и измерения могут быстро и безошибочно передавать данные измерений на станок с ЧПУ.
Что объединяет все три конфигурации
Общая основа
Шпиндель «ace»
Высокоточный шпиндель ZOLLER «ace» является сердцем всех трёх конфигураций. Обеспечивает позиционирование и вращение инструмента с точностью до микрометра. Привод ЧПУ с автофокусом и системой измерения угла. Адаптируется к любой системе оправок благодаря сменным насадкам.
ПЗ «pilot»
Единое программное обеспечение ZOLLER «pilot» с фотореалистичным интерфейсом управляет всеми тремя конфигурациями. Широкий выбор программ измерения, интеграция с ZOLLER TMS Tool Management Solutions, поддержка баз данных инструментов и ведение протоколов.
Оптическая система
Одинаковая оптическая система ZOLLER с обработкой изображений «pilot» обеспечивает точную настройку и измерение длины и диаметра во всех трех конфигурациях. Поддерживает как оптический метод с обработкой изображений, так и тактильное измерение щупом.

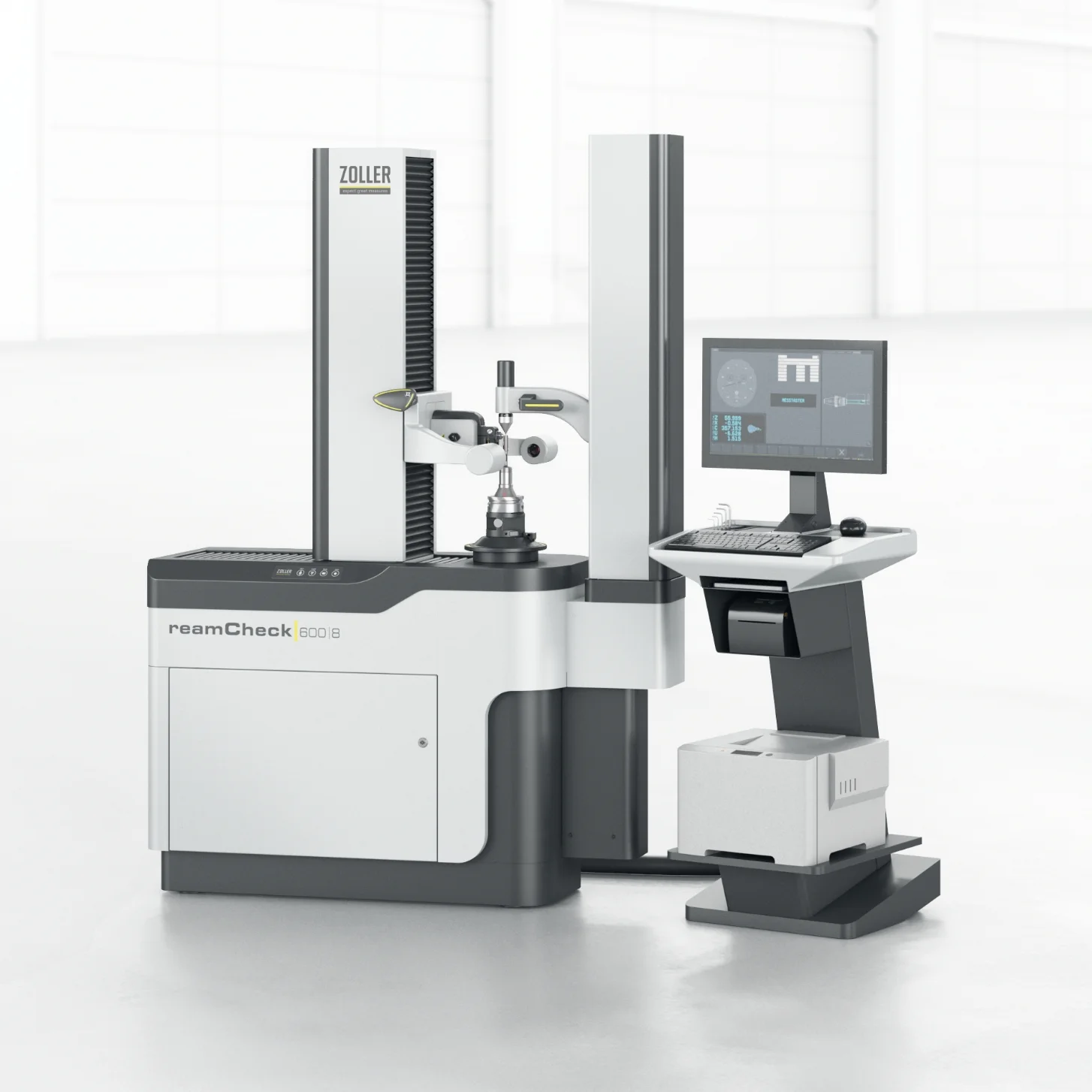

01 Конфигурация «reamCheck» — для разверток и расточного инструмента
Оптимально подходит для: производителей и переточителей разверток, чистовых расточных головок, длинного тонкого прецизионного инструмента, где требуется зажим между центрами и тактильное измерение диаметра и конусности
- Задняя бабка с понижением — опускается с помощью рабочей рукоятки и удерживает длинный тонкий инструмент с заданным усилием прижима, предотвращая прогиб и обеспечивая точное осевое позиционирование
- Тактильный щуп «duo» — измеряет диаметры и конусность разверток по принципу перемерки одновременно с двух сторон. Магнитные щупы крепятся там, где это необходимо, и измеряют бесконтактно и безопасно для режущих кромок
- Выбор метода измерения — оператор может выбрать между тактильным методом с помощью щупа «duo» или оптическим методом с помощью обработки изображений «pilot», в зависимости от задачи и типа инструмента
- ЧПУ-измерение биения — быстрое и управляемое ЧПУ аксиальное или радиальное измерение биения на фрезерных головках или CAP-фрезах в полностью автоматическом режиме

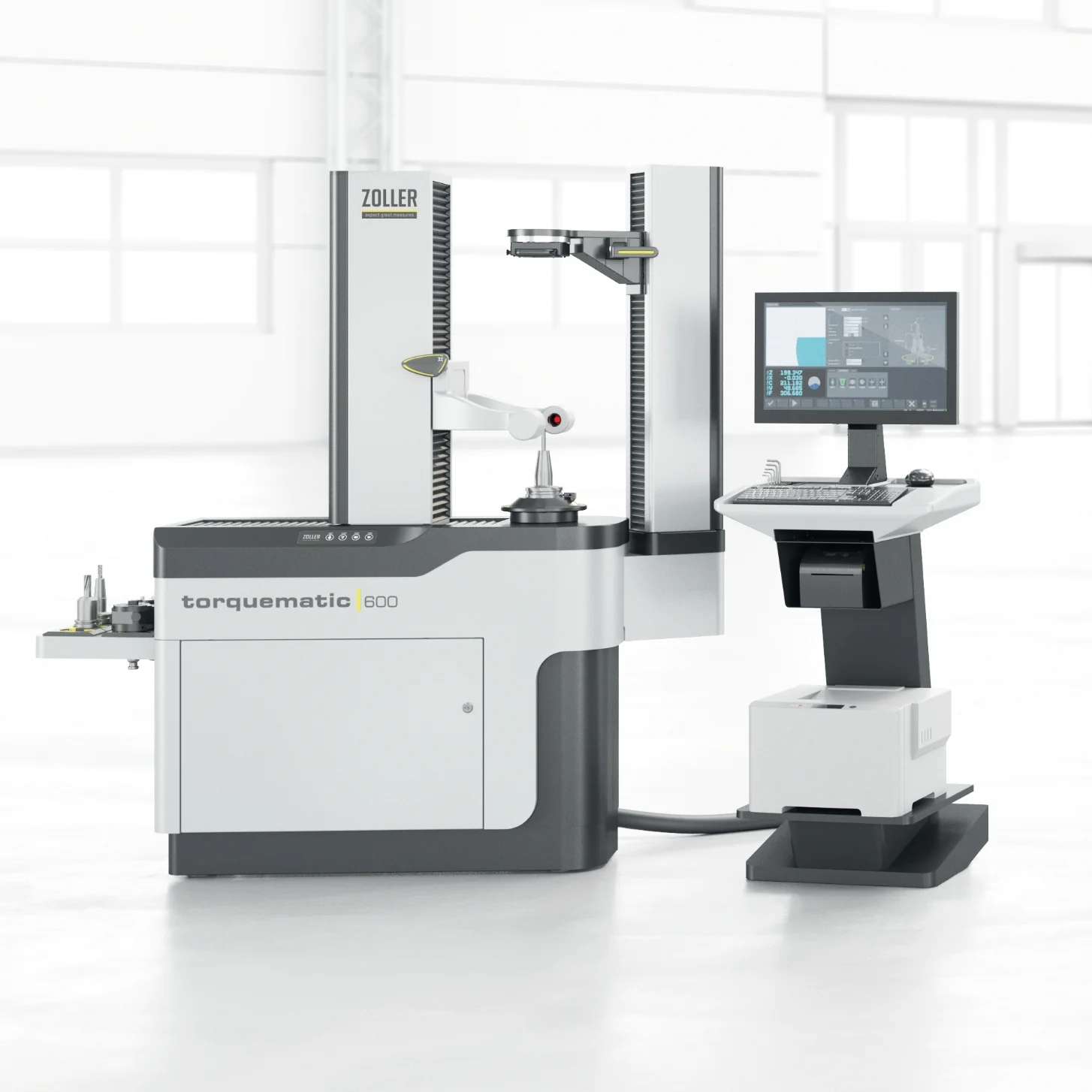

02 Конфигурация «torquematic» — для цанговых оправок с регулируемым моментом
Оптимально подходит для: механических обрабатывающих центров, где активно используются цанговые патроны ER, OZ и аналогичные; производственных предприятий, где важно стандартизировать момент затяжки и исключить зависимость от физических усилий оператора
- Автоматическая станция завинчивания — шпиндель «ace» вращается и завинчивает зажимную гайку с предварительно заданным моментом затяжки. Инструмент зажимается без каких-либо физических усилий со стороны оператора — независимо от смены и квалификации
- Система быстрой смены «adaptYourHolder» — адаптирует «torquematic» к форме накидных гаек различных цанговых систем без инструмента и длительной перенастройки. Одно устройство для всех цанговых патронов вашего парка
- Заданный момент — всегда — предварительно заданная величина момента гарантирует одинаковую затяжку каждого инструмента независимо от оператора. Это критически важно для воспроизводимости вылета инструмента и качества обработки
- Интегрированное измерение — после зажима длина и диаметр инструмента автоматически измеряются и документируются в одном цикле, без отдельной перенастройки
03 Конфигурация «tribos» — для многогранных оправок SCHUNK TRIBOS
Оптимально подходит для: предприятий, использующих системы SCHUNK TRIBOS — многогранные силовые патроны с гидравлическим или пневматическим зажимом; там, где требуется максимальная точность позиционирования и сохранение геометрии под давлением
- Автоматическое управление зажимным блоком — зажимной блок SCHUNK TRIBOS автоматически перемещается в положение зажима и возвращается в исходное положение после завершения цикла зажима или разжима
- Оптимальное взаимодействие с «pilot» — программное обеспечение «pilot» и контроллер зажимного блока TRIBOS от SCHUNK взаимодействуют в синхронном режиме: длина инструмента устанавливается с точностью до мкм за один замкнутый цикл
- Поисковый проход — «tribos 600» выполняет автоматический поисковый проход для выравнивания зажимных поверхностей SCHUNK, что критически важно для правильного позиционирования полигонального профиля
- Специализация — единственная из трёх конфигураций, которая является результатом партнёрства ZOLLER и SCHUNK и разработана исключительно для системы TRIBOS. Если ваш парк приспособлений включает TRIBOS — эта конфигурация является единственно верным выбором
Три конфигурации — подробное сравнение
| Параметр | «reamCheck» | »torquematic« | »tribos« |
|---|---|---|---|
| База платформы | venturion | venturion | venturion |
| Шпиндель | »ace« | »ace« | »ace« |
| ПЗ | »pilot« | »pilot« | »pilot« |
| Тип инструмента | Расвертки, расточные головки, длинный тонкий инструмент | Инструмент в цанговых оправках (ER, OZ и др.) | Инструмент в многогранных патронах SCHUNK TRIBOS |
| Задняя бабка | ✓ С понижением, заданное давление | — | — |
| Тактильный щуп | ✓ «duo» — одновременно с двух сторон | — | — |
| Автоматическая закрутка гайки | — | ✓ С предварительно заданным моментом | — |
| «adaptYourHolder» | — | ✓ Быстрая смена под гайки | — |
| Управление TRIBOS | — | — | ✓ Автоматический поиск |
| Партнерство | ZOLLER | ZOLLER | ZOLLER + SCHUNK |
| Измерение биения ЧПУ | ✓ Аксиальное и радиальное | — | — |
| Выбор метода измерения | Оптический или тактильный | Оптический | Оптический |
Измените то, что мешает вашему успеху
Время перемен
На вашем производстве установлены первоклассные станки, а ваша команда — высококвалифицированная и мотивированная. Чего не хватает — так это исчерпывающих геометрических данных о ваших инструментах и более быстрых процессов настройки станков.
Время менять будущее. Время для «venturion».
Готовы к будущему производства вместе с «venturion»?
Оставьте запрос — и мы подберем оптимальную конфигурацию для вашего предприятия
